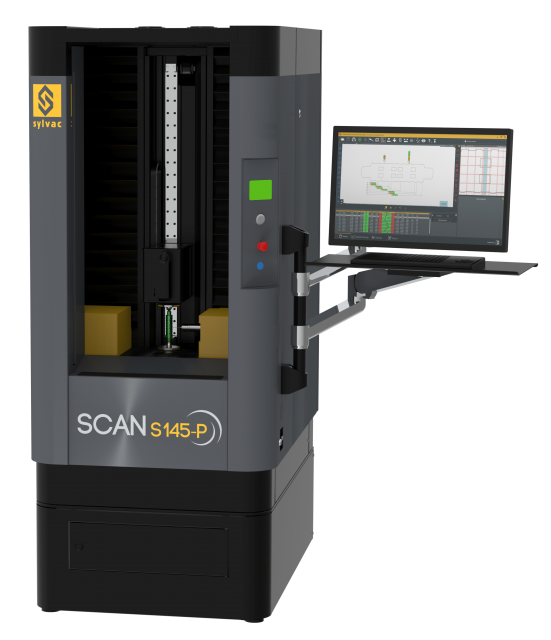

SYLVAC SCAN S145P - мултисензорна система с тактилен сензор



SYLVAC SCAN S145-P е мултисензорна измервателна система, която комбинира високоскоростното оптично измерване на серията SCAN S145 с 3D тактилен сензор Renishaw SP25M. Конфигурацията позволява измерване както на външни контури на ротационно-симетрични детайли, така и геометрични елементи, които не могат да бъдат достъпени или надеждно измерени само с оптичната система — например отвори, канали, шпонкови канали, дълбочини, позиции и вътрешни геометрични характеристики.   Серията се предлага в три измервателни обхвата: SCAN S145-P – оптичен обхват до Ø145 × 615 mm SCAN S145L-P – оптичен обхват до Ø145 × 1230 mm SCAN S145XL-P – оптичен обхват до Ø145 × 1750 mm Максималното тегло на детайла е 100 kg.



---

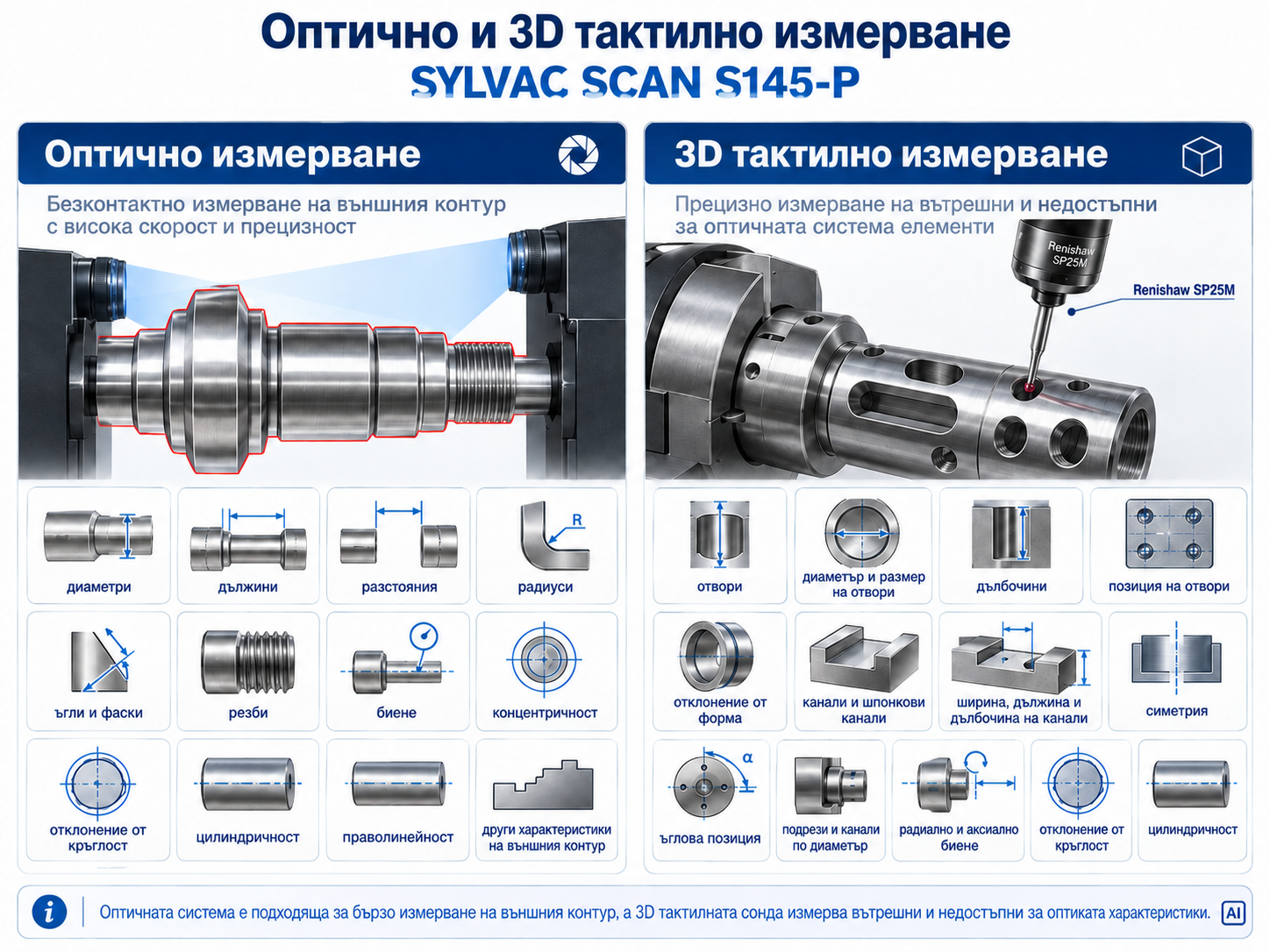

Два сензора – една измервателна система

Основното предимство на SYLVAC SCAN S145-P е възможността да комбинира оптично и контактно измерване в една и съща измервателна програма.



Оптично измерване

Оптичната система, използвана и от останалите модели SCAN машини на SYLVAC измерва бързо външния контур на детайла и е подходяща както за статични, така и за динамични измервания.

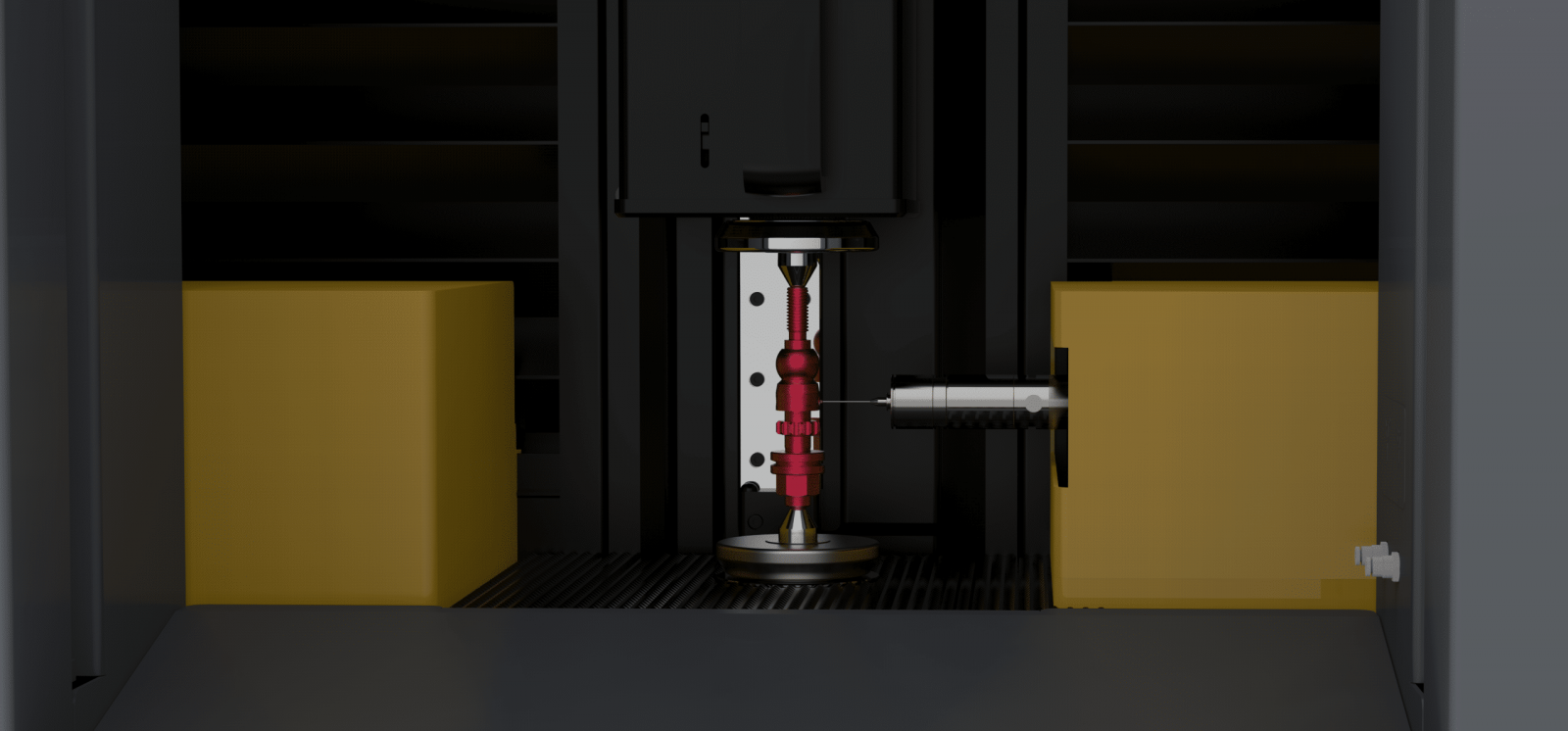

3D тактилно измерване с Renishaw SP25M

Вградената Renishaw SP25M позволява както точково контактно измерване, така и непрекъснато сканиране на геометрични характеристики.

Това позволява по-пълен геометричен контрол на детайла, включително измерване на форма и характеристики във вътрешни или трудно достъпни зони.

Основни предимства:

► Full touch probe scanning за измерване на форма
► Сменяеми стилуси за по-добър достъп до различни геометрии

► Автоматична квалификация на сондата
► Възможност за комбиниране на оптични и тактилни измервания в една програма
► Измерване на геометрии, които не могат да бъдат достъпени оптично



---

Пълен контрол с една система

Комбинирането на двата сензора позволява измерването на детайла да бъде изпълнено в една машина и една измервателна програма.

Това намалява необходимостта от:

• преместване на детайла между различни измервателни средства;
• повторно базиране;
• използване на отделни програми;
• ръчно обединяване на измервателни резултати.



---

Основни функционалности

⇒ Комбинирано оптично + 3D тактилно измерване

⇒ Renishaw SP25M сканираща сонда

⇒ Full touch probe scanning за контрол на форма

⇒ Сменяеми стилуси за достъп до различни геометрични характеристики

⇒ Автоматична квалификация на сондата

⇒ Лесно комбиниране на измервания от двата сензора в една програма

⇒ Измерване на отвори, канали, позиции, дълбочини и вътрешни геометрии

⇒ Reflex Scan+ за управление на оптичните и тактилните измервания

⇒ Automation Ready конфигурация за интеграция в автоматизирани производствени процеси.

---



Лесно и автоматизирано измерване с два режима на работа

  ⇒ Автоматично измерване на детайли – след поставяне и закрепване на детайла операторът стартира измервателния цикъл. Системата автоматично завърта детайла, измерва зададените геометрични характеристики и визуализира резултатите.

⇒ Създаване на измервателна програма – необходимите геометрични характеристики се задават директно в SYLVAC Reflex Scan+, след което се измерват автоматично при всяко следващо стартиране.

⇒ Автоматизирано измерване – S145 може да бъде интегрирана в автоматизирани производствени клетки и да работи съвместно с индустриален или колаборативен робот за автоматично зареждане, измерване и разтоварване на детайлите.



---



Софтуер SYLVAC REFLEX Scan+

SYLVAC Reflex Scan+ е специализираният софтуер за управление, програмиране и анализ на измерванията при системите SYLVAC SCAN.
Софтуерът визуализира контура на измервания детайл и позволява геометричните характеристики да бъдат задавани директно върху неговия образ.
Измервателните програми могат да бъдат създавани:

• директно върху сканирания контур на детайла;
• чрез импорт на геометрия от DXF файл;
• чрез използване на предварително зададени измервателни характеристики и допуски.

Интерфейсът води оператора последователно през процеса на програмиране, което значително намалява времето за създаване на нова измервателна задача.
За стандартни цилиндрични детайли и резби могат да бъдат използвани предварително дефинирани параметри и бази данни.



---



Предлагани модели



Модел	SCAN S145-P				SCAN S145L-P		SCAN S145XL-P
	Диаметър   mm	Дължина   mm			Диаметър   mm	Дължина   mm	Диаметър   mm	Дължина   mm
Измервателен обхват	145	615			145	1230	145	1750
Тактилен сензор	Renishaw SP25M				Renishaw SP25M		Renishaw SP25M
Измервателен обхват на тактилен сензор	Px=615mm / PY=+60 / -40 mm / Pz=130 / -15 mm				Px=615mm / PY=+60 / -40 mm / Pz=130 / -15 mm		Px=615mm / PY=+60 / -40 mm / Pz=130 / -15 mm
Разделителна способност	0.0001mm
Максимално допустима грешка	Диаметър : (1.5+ D/100) / Дължина : (4 + L/200)
Повтаряемост 2δ	Диаметър: 0.5 µm / Дължина <1.0µm
Максимално тегло на детайла	100kg
Въртящи центри	Да

---
