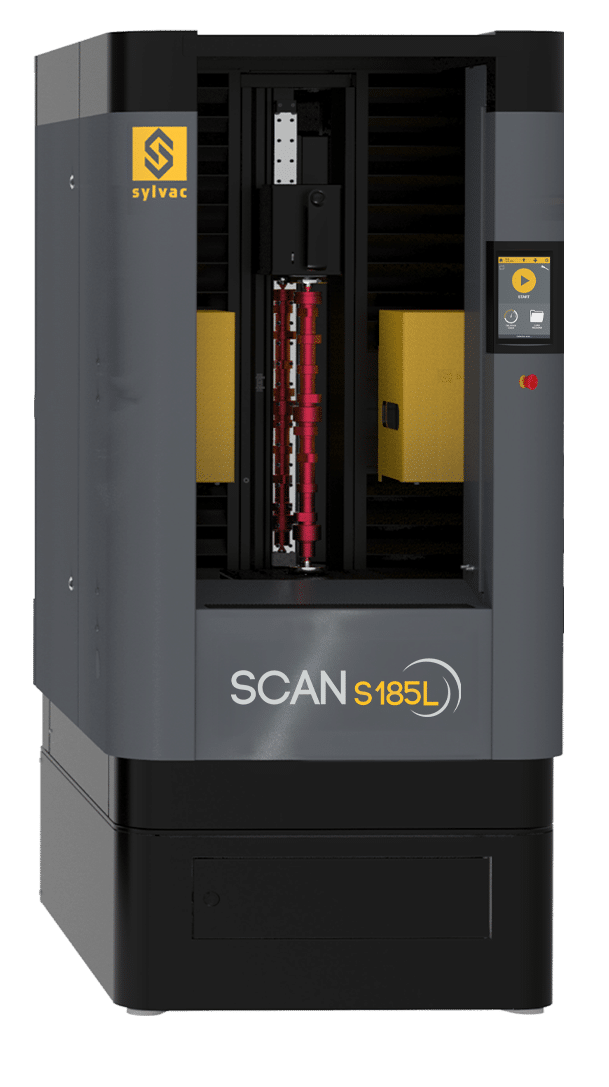

SYLVAC SCAN S185L

SYLVAC SCAN S185L е високопроизводителна оптична измервателна система за бърз и безконтактен контрол на средни и големи цилиндрични и ротационно-симетрични детайли с диаметър до Ø185 mm и измервателна дължина до 1 280 mm Системата е разработена за измерване на по-големи и тежки детайли и позволява контрол на компоненти с тегло до 100 kg, което я прави подходяща за приложения в автомобилната, машиностроителната и авиационната индустрия. Системите са предназначени както за единични измервания и лабораторен контрол, така и за бърз сериен и 100% производствен контрол директно в производствена среда.

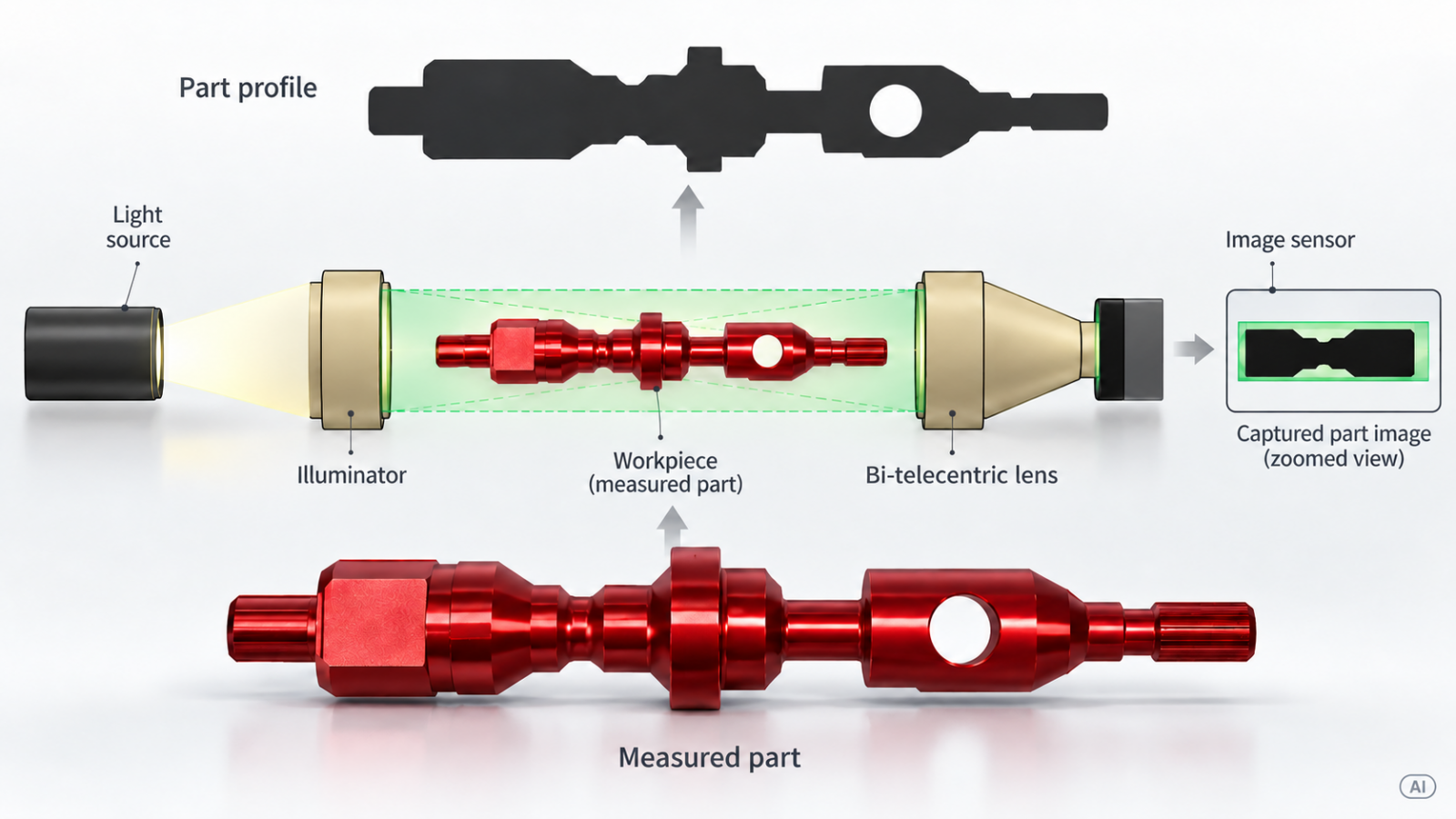

Безконтактно оптично измерване

SYLVAC SCAN S145 използва високорезолюционна оптична система за бързо и прецизно измерване на контура на цилиндрични детайли.

По време на измерването детайлът се осветява, неговият силует се заснема от оптичната система, а получените контурни данни се обработват автоматично от SYLVAC Reflex Scan+.

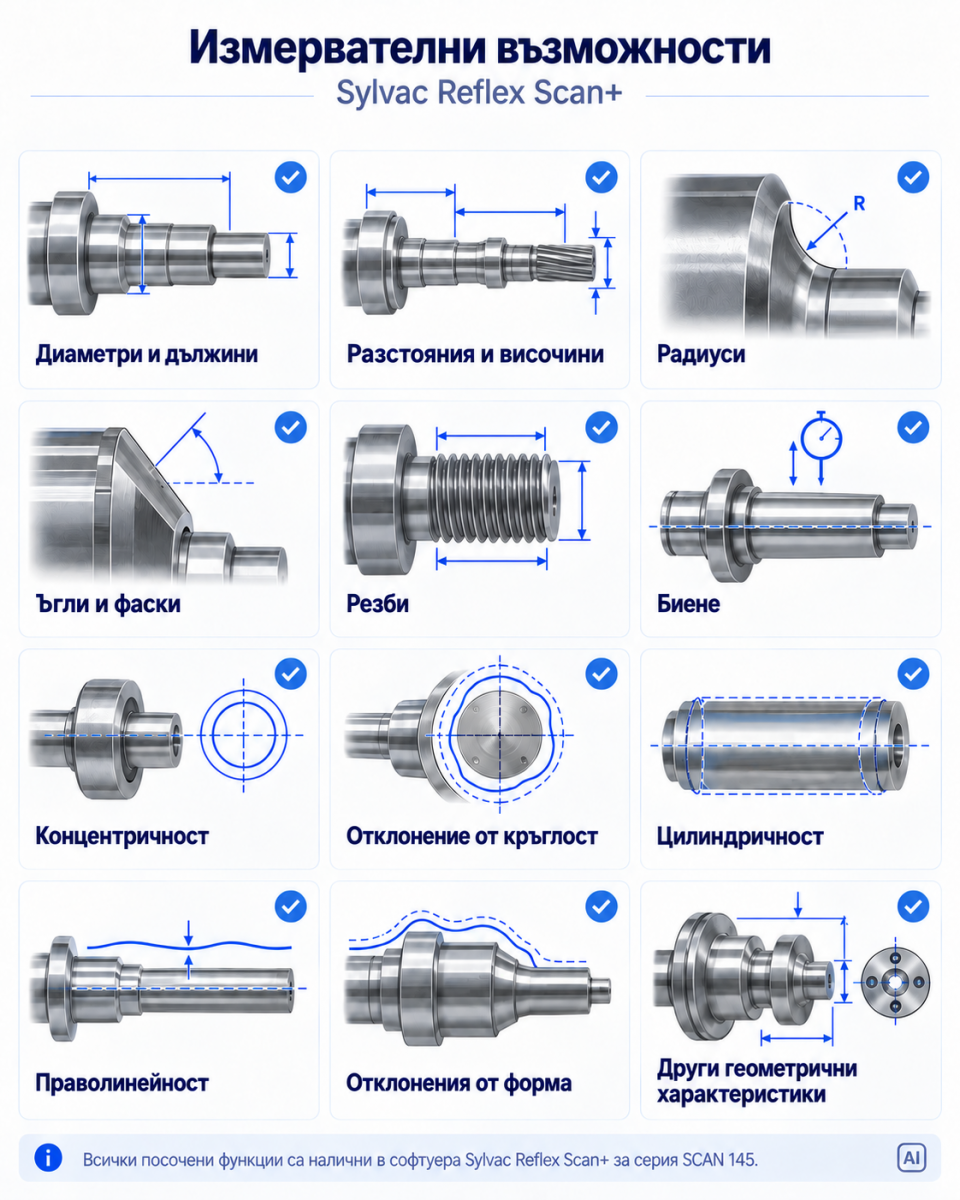

Системата извършва както статични, така и динамични измервания при въртене на детайла, включително контрол на:

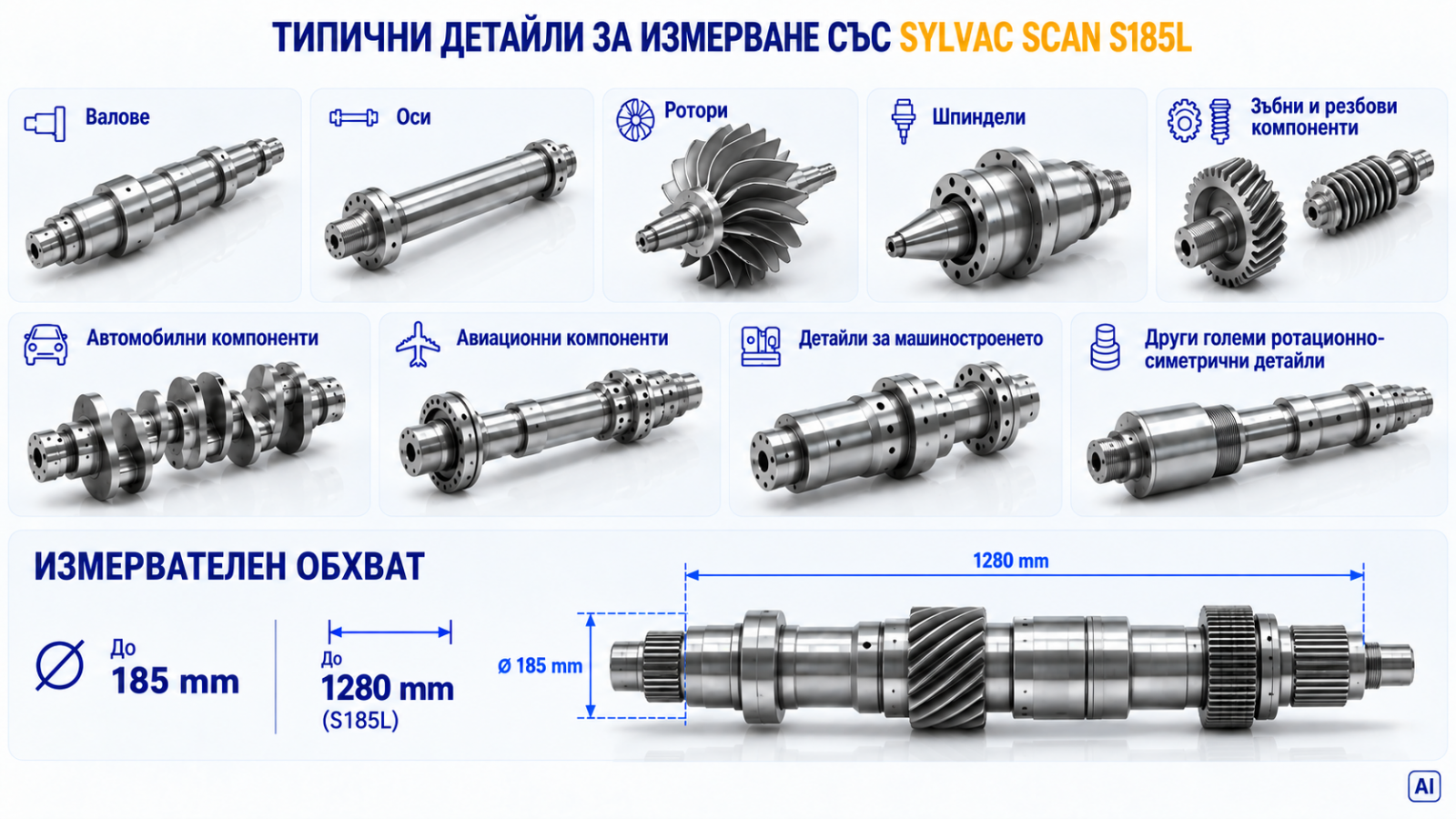

Проектирана за големи и тежки детайли

Бърз контрол на сложни цилиндрични детайли

Системата комбинира голям измервателен обхват, висока скорост и автоматично динамично измерване, което позволява значително съкращаване на времето за контрол спрямо традиционните измервателни методи.

Основни функционалности

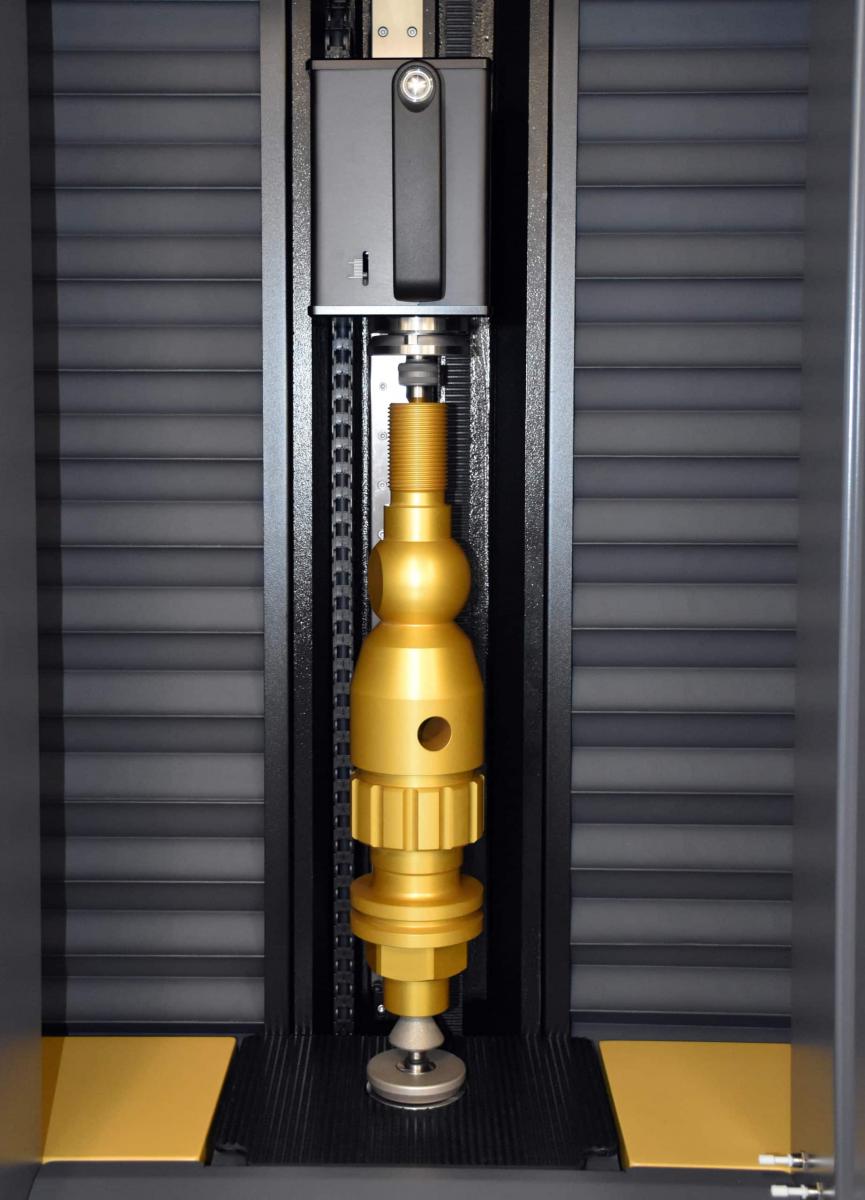

⇒ Моторизиран заден център за автоматично позициониране и затягане.

⇒ Quick-release tooling за бърза смяна на приспособленията.

⇒ LED индикация за статуса на измерването

⇒ Защитна светлинна завеса за безопасна работа.

⇒ Интегриран калибрационен еталон за бърза проверка и подготовка на системата.

⇒ Интегрирани температурни сензори за наблюдение на условията на измерване

⇒ Разширени софтуерни функции, включително отчети, статистически анализ, експорт на данни и SPC свързаност

⇒ Възможност за CAD import/export, сравнителни измервания и offline programming чрез допълнителни софтуерни модули.

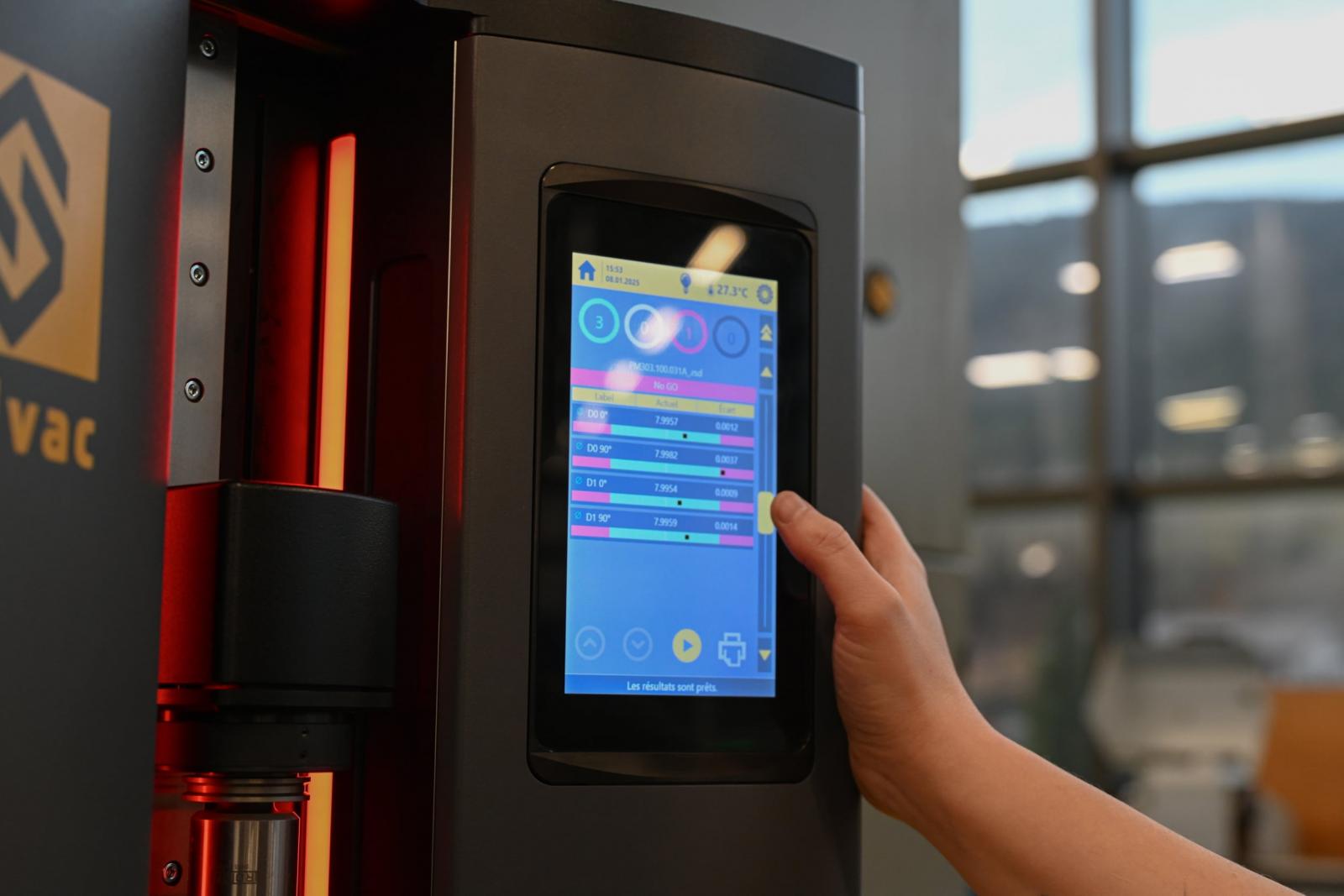

Лесно и автоматизирано измерване с два режима на работа

⇒ Създаване на измервателна програма – необходимите геометрични характеристики се задават директно в SYLVAC Reflex Scan+, след което се измерват автоматично при всяко следващо стартиране.

⇒ Автоматизирано измерване – S145 може да бъде интегрирана в автоматизирани производствени клетки и да работи съвместно с индустриален или колаборативен робот за автоматично зареждане, измерване и разтоварване на детайлите.

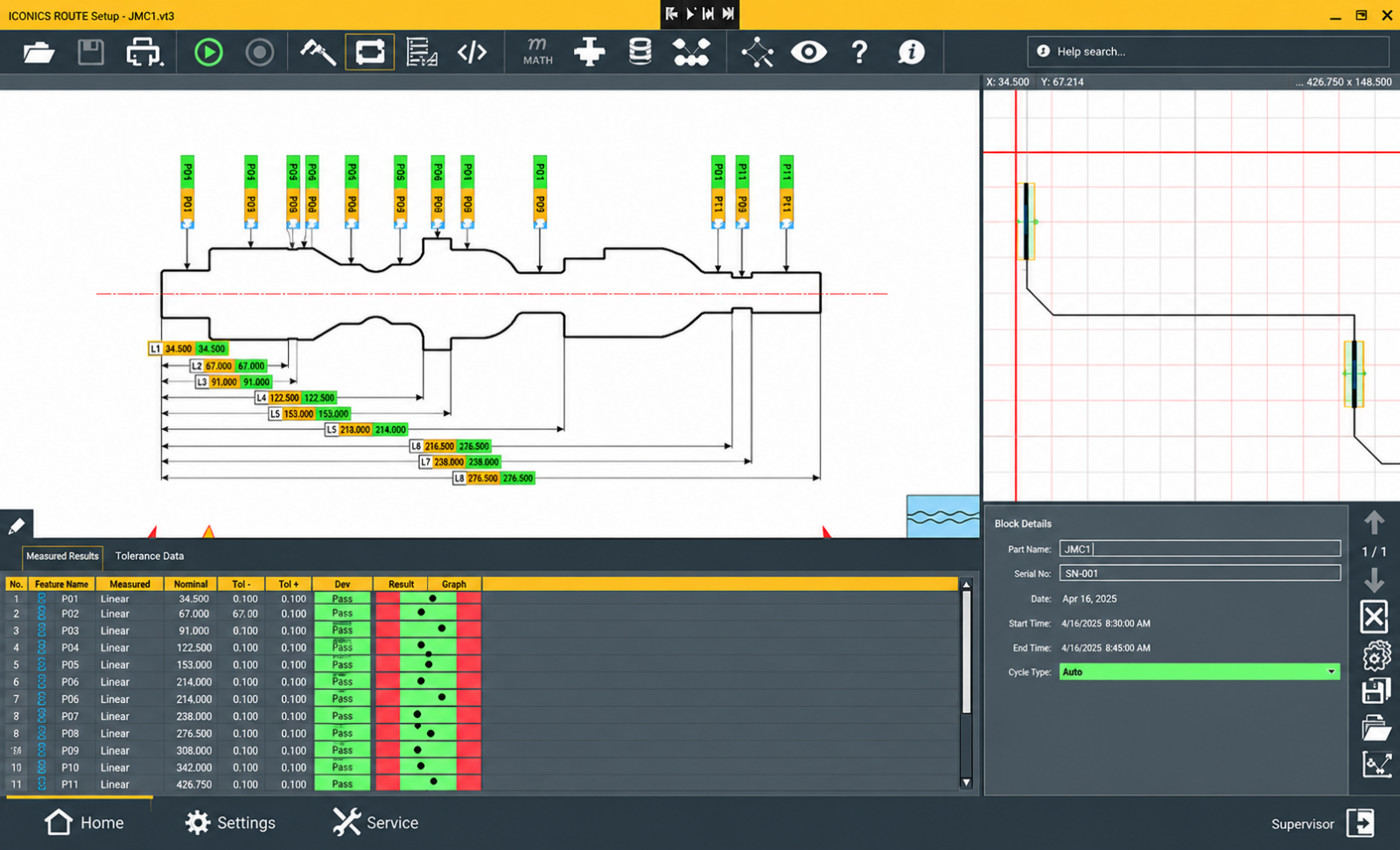

Софтуер SYLVAC REFLEX Scan+

• директно върху сканирания контур на детайла;
• чрез импорт на геометрия от DXF файл;
• чрез използване на предварително зададени измервателни характеристики и допуски.



Предлагани модели

Повече информация за моделите може да намерите тук

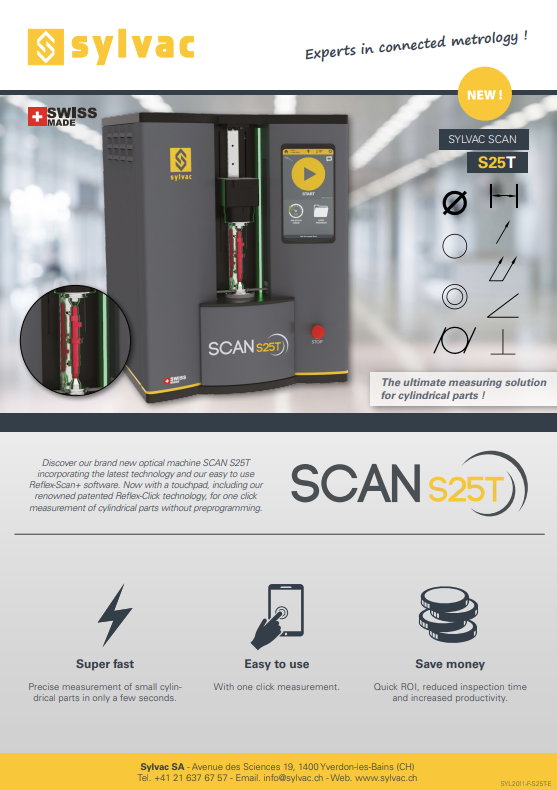

Брошура SYLVAC SCAN Machines
