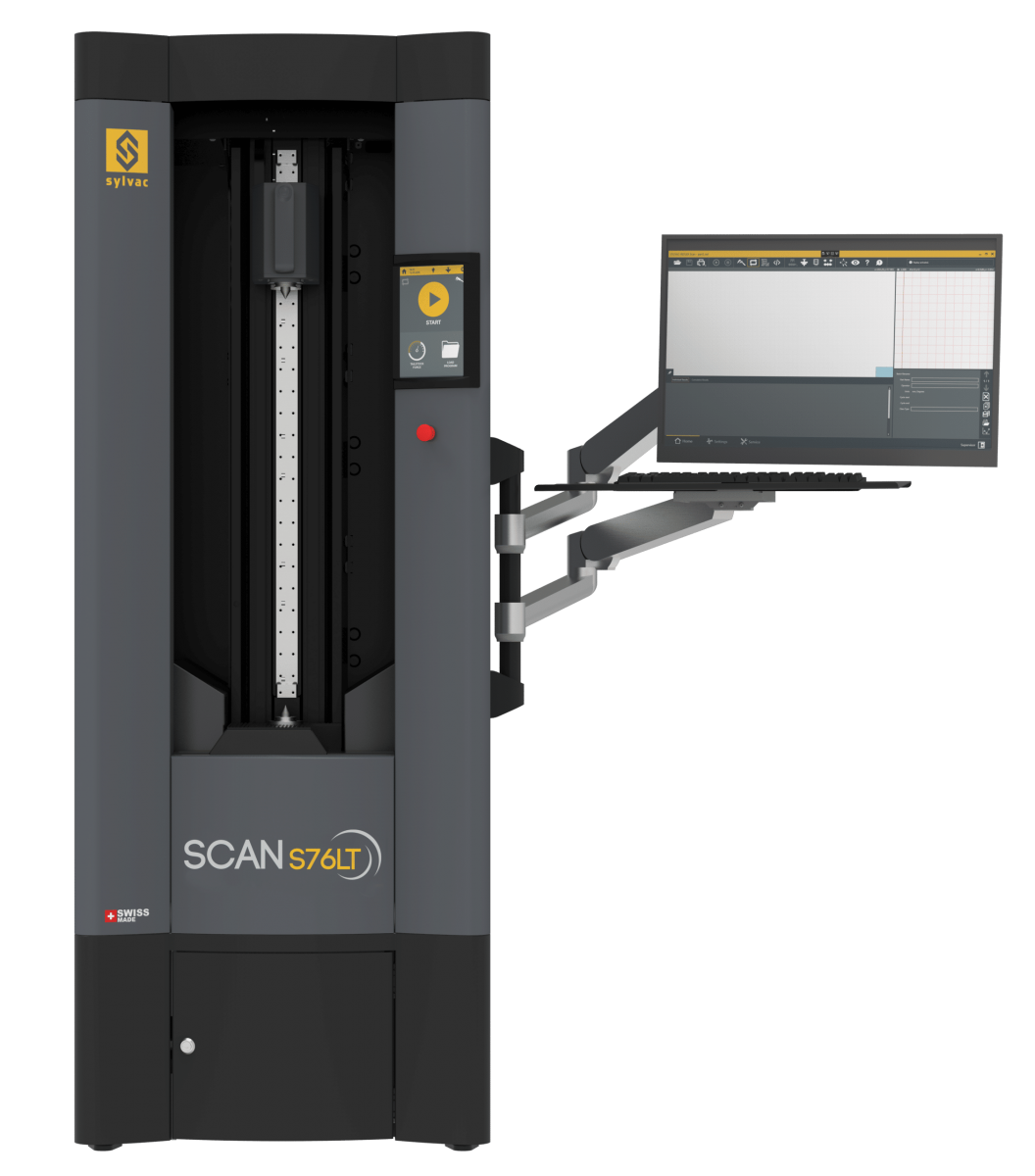

SYLVAC SCAN S76/ S76L / S76T / S76LT
|
SYLVAC SCAN S76(T) и S76L(T) са ново поколение оптични измервателни системи за бърз и безконтактен контрол на цилиндрични и ротационно-симетрични детайли с диаметър до Ø65 mm. Серията включва модели с възможност за измервана дължина до 350 mm или до 700 mm, което позволява конфигурацията да бъде подбрана в зависимост от спецификата на измерваните детайли. |
 |
Безконтактно оптично измерване

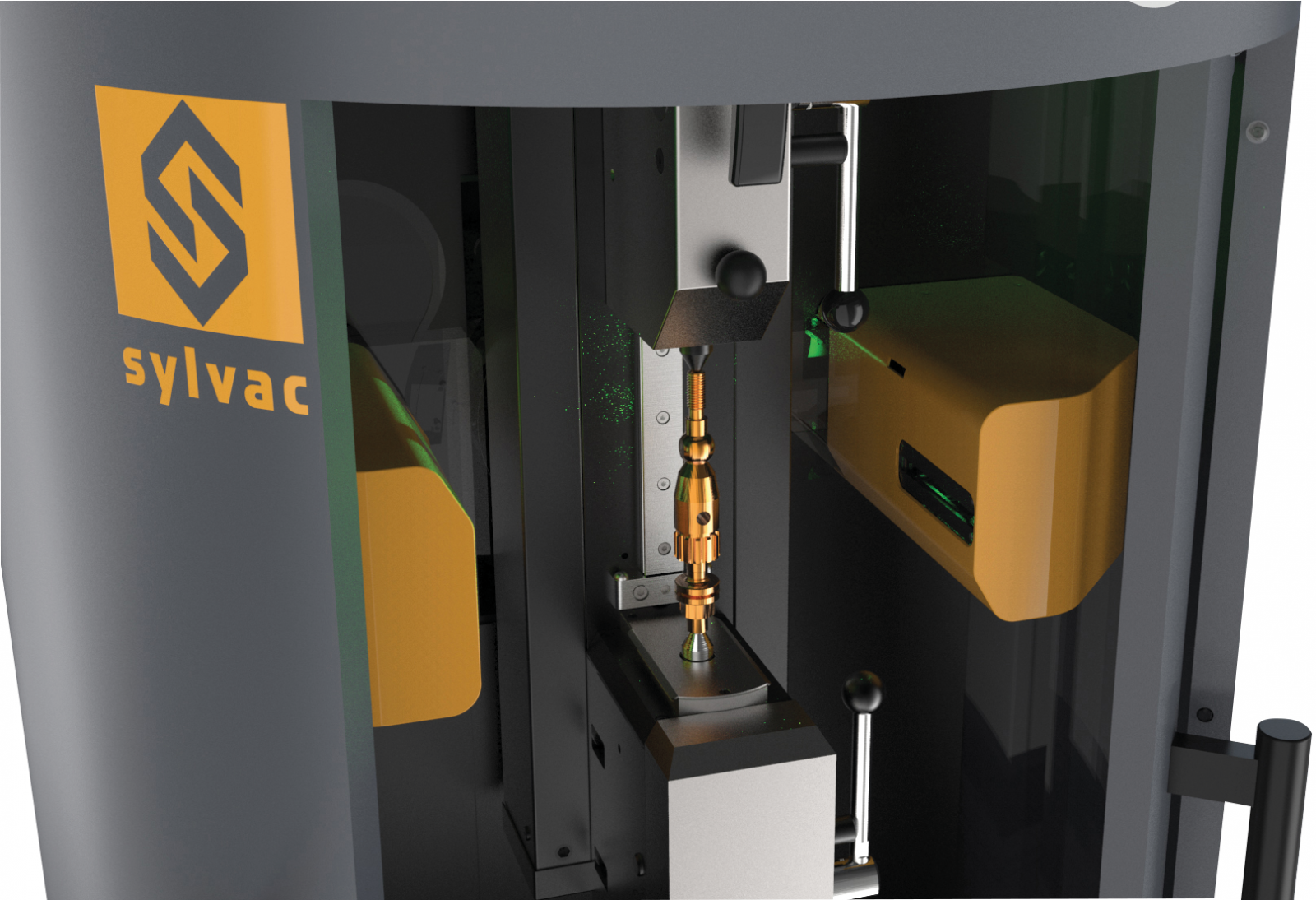

SYLVAC SCAN S76 използва оптична система с висока резолюция и телецентрична оптика за прецизно заснемане на контура на детайла.
Детайлът се осветява с паралелен LED светлинен сноп, а неговият силует се проектира върху оптичната система. Получените контурни данни се обработват автоматично от софтуера SYLVAC Reflex Scan+, което позволява бързо определяне на размерни и геометрични характеристики.

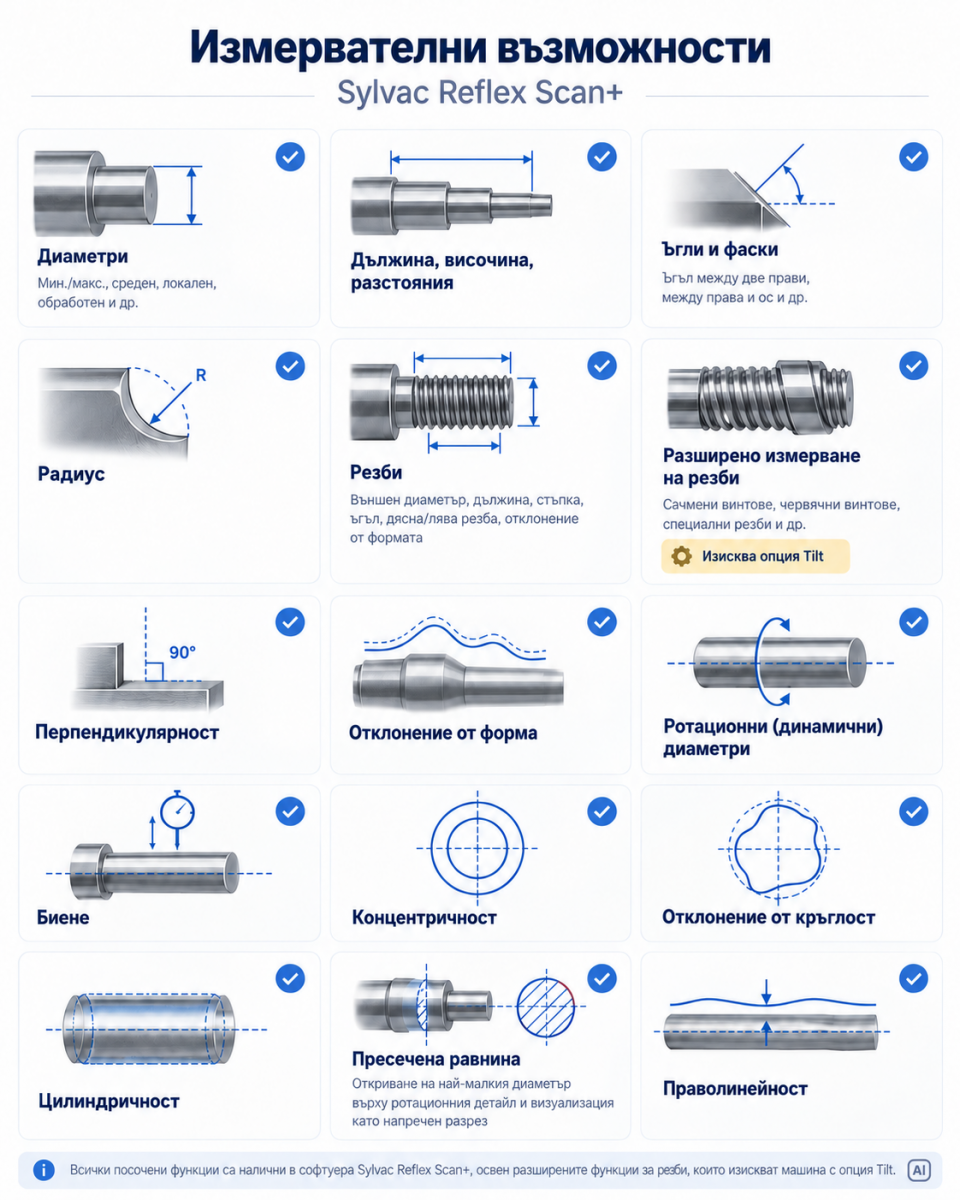

Системата извършва както статични, така и динамични измервания при въртене на детайла, включително контрол на:
| диаметри и дължини | разстояния и височини | радиуси |
| ъгли и фаски | резби | биене |
| концентричност | отклонения от форма | цилиндричност |
| отклонение от кръглост | праволинейност | други геометрични характеристики |
Гъвкаво закрепване и измерване на различни детайли
► Детайлите могат да бъдат закрепвани между центри или чрез различни типове патронници, захвати и специализирани приспособления.
► Моторизираният заден център позволява автоматизирано позициониране и затягане на детайла и улеснява интегрирането на машината в автоматизирани измервателни процеси.
► Системата за бърза смяна на приспособленията съкращава времето за преминаване от един тип детайл към друг.
► Конструкцията позволява удобно зареждане и на по-тежки детайли, включително чрез горната част на машината.
► Серията S65 е проектирана за надеждна работа в производствена среда и се доставя Automation Ready, което позволява интеграция в автоматизирани производствени клетки.
Специализирано измерване на резби
Серията SYLVAC SCAN S76Т / S76L(T) позволява измерване и анализ на различни типове резби и винтови профили, включително:
- цилиндрични резби;
- конични резби;
- трапецовидни и специални резбови профили;
- червячни винтове;
- сачмени винтове;
- костни винтове и дентални импланти;
- други сложни ротационно-симетрични детайли.

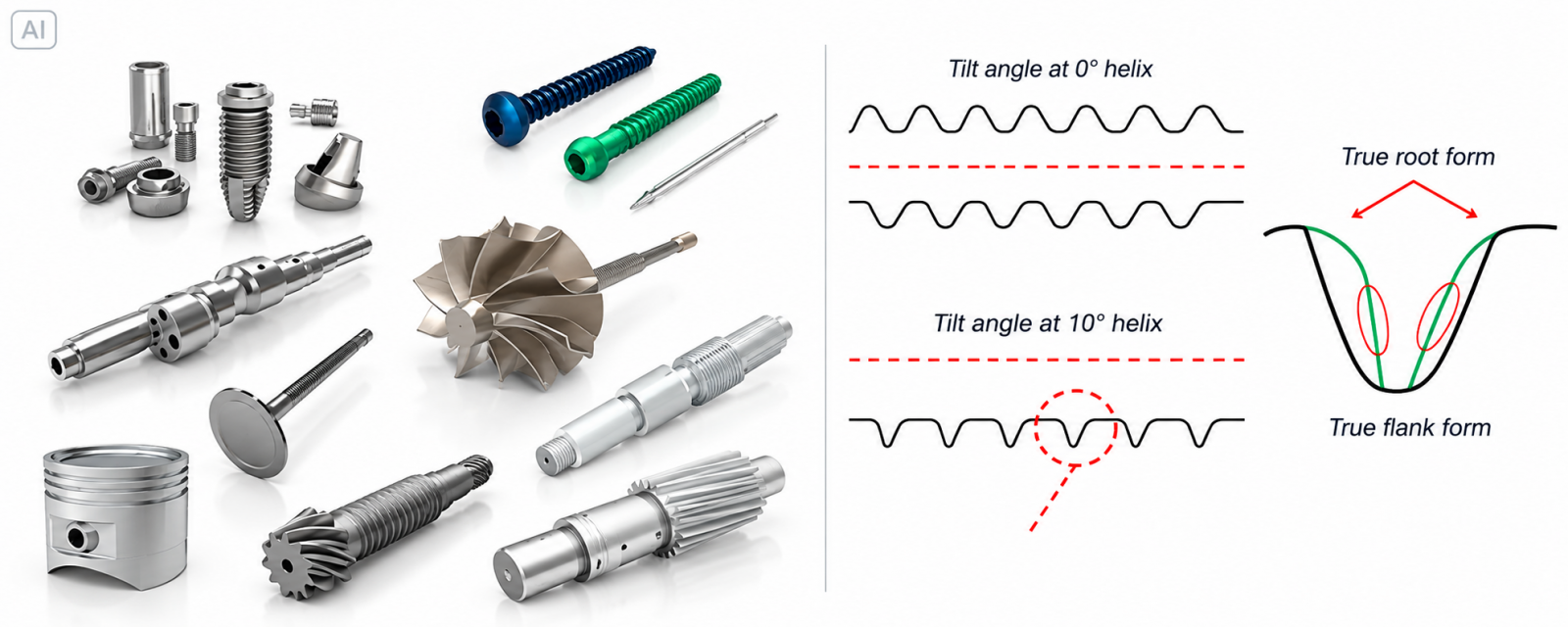

Моделите S76T и S76LT разполагат с патентована от SYLVAC Tilt технология, позволяваща накланяне на детайла до 30° спрямо неговия винтов ъгъл. По този начин оптичната система получава по-добър достъп до реалния профил на резбата и позволява разширен анализ на резбови характеристики.
Основни функционалности
⇒ 8" интегриран сензорен екран за управление на машината, стартиране на измервателни програми и мигновен преглед на резултатите.
⇒ Reflex Click технология за бързо стартиране на измерването и максимално опростена работа за оператора.
⇒ Моторизиран заден център за автоматично позициониране и затягане на детайла.
⇒ Quick-release система за бърза смяна на центри, захвати и измервателни приспособления.
⇒ Интегриран калибрационен еталон, позволяващ лесна проверка и подготовка на системата за работа.
⇒ Вградени температурни сензори за контрол на условията на измерване.
⇒ LED индикация за статуса на детайла, позволяваща бърза визуална оценка на резултата – GO / NO GO.
⇒ Модели с Tilt система до 30° за разширен анализ на резби и винтови профили.
⇒ Automation Ready конфигурация за интеграция в автоматизирани производствени и контролни процеси.
Лесно и автоматизирано измерване с два режима на работа
⇒ Автоматично измерване на детайли - след поставяне на детайла операторът стартира измервателния цикъл с едно натискане на бутон. Само за няколко секунди системата автоматично измерва зададените геометрични характеристики и визуализира получените резултати..
⇒ Режим свободно програмиране – операторът избира необходимите геометрични характеристики директно в софтуера, а системата автоматично ги добавя към измервателната програма. След стартиране с бутон SCAN всички зададени параметри се измерват автоматично.
Софтуер SYLVAC REFLEX Scan+
SYLVAC Reflex Scan+ е специализираният софтуер за управление, програмиране и анализ на измерванията при системите SYLVAC SCAN.
Софтуерът визуализира контура на измервания детайл и позволява геометричните характеристики да бъдат задавани директно върху неговия образ.
Измервателните програми могат да бъдат създавани:
- директно върху сканирания контур на детайла;
- чрез импорт на геометрия от DXF файл;
- чрез използване на предварително зададени измервателни характеристики и допуски.
Интерфейсът води оператора последователно през процеса на програмиране, което значително намалява времето за създаване на нова измервателна задача.
За стандартни цилиндрични детайли и резби могат да бъдат използвани предварително дефинирани параметри и бази данни.
За стандартни цилиндрични детайли и резби могат да бъдат използвани предварително дефинирани параметри и бази данни.
Предлагани модели
|
Модел |
SCAN S76 | SCAN S76T | SCAN S76L | SCAN S76LT | ||||||
| Диаметър mm |
Дължина mm |
Диаметър mm |
Дължина mm |
Диаметър mm |
Дължина mm |
Диаметър mm |
Дължина mm |
|||
| Измервателен обхват | 76 | 350 | 76 | 350 | 76 | 700 | 76 | 700 | ||
| Максимален размер за закрепване на детайла | 200 | 360 | 200 | 360 | 200 | 710 | 200 | 710 | ||
| Наклон | - | 30 градуса | - | 30 градуса | ||||||
| Разделителна способност | 0.0001mm | |||||||||
| Максимално допустима грешка | Диаметър : (1.0 + D/100) / Дължина : (3 + L/200) | |||||||||
| Повтаряемост 2δ | Диаметър: 0.5 µm / Дължина <1.0µm | |||||||||
| Максимално тегло на детайла | 30kg | |||||||||
| Въртящи центри | Да | |||||||||
